Analyse en fréquence d'un filtre récursif du deuxième ordre

Un exempe est donné dans la figure 41. Les pôles du filtre (racines du dénominateur)
(156)

sont complexes conjugués. Le filtre sera stable seulement si ses pôles sont tous à l'intérieur du cercle de rayon un (). Ce filtre agit comme un filtre passe-bande. La résonnance sera d'autant plus forte que les pôles seront proches du cercle de rayon un.

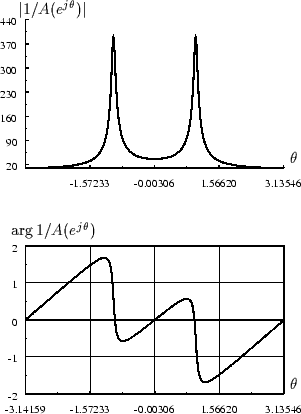

Figure 41: Module et phase de la réponse en fréquence d'un filtre récursif du deuxième ordre

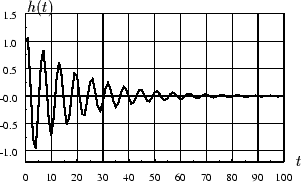

La réponse impulsionnelle de ce filtre est représentée sur la figure 42.

Figure 42: Réponse impulsionnelle d'un filtre récursif du deuxièmeordre
