Analyse en fréquence d'un filtre non récursif du deuxième ordre

Nous prendrons un exemple où les racines du polynôme sont des racines complexes conjuguées.
(155)

Ce filtre agit comme un filtre ``coupe-bande'' (il atténue les fréquences dans une bande de fréquence donnée). L'atténuation est d'autant plus importante que les racines sont proches du cercle de rayon un ( proche de 1). La position des zéros de ce filtre est donnée par la figure 39.

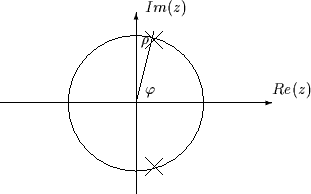

Figure 39: Racines complexes d'un filtre non récursif du deuxième ordre

La réponse en fréquence de ce filtre est représentée figure 40.

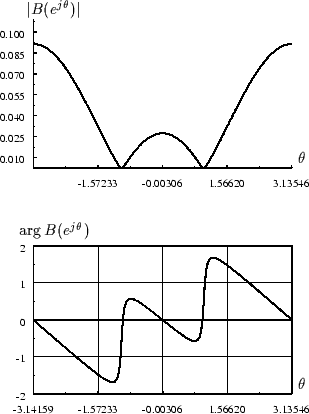

Figure 40: Module et phase de la réponse en fréquence d'un filtre non récursif du deuxième ordre
