Analyse en fréquence d'un filtre récursif du premier ordre

C'est un filtre de la forme
(154)

Dans l'exemple donné sur la figure 37, le filtre ne comporte pas de zéro et un seul pôle à partie réelle positive. Ce filtre est stable seulement si . Ce filtre agit comme un filtre passe-bas,en amplifiant les basses fréquences et en atténuant les hautes fréquences.

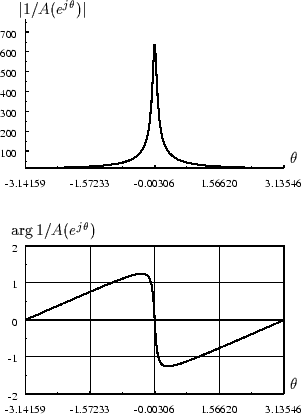

Figure 37: Module et phase de la réponse en fréquence d'un filtre récursif du premier ordre

La réponse impulsionnelle de ce filtre est représentée sur la figure 38

Figure 38: Réponse impulsionnelle d'un filtre récursif du premier ordre
