Pulsation de coupure; bande passante

Définition

Pulsation de coupure:
C'est la pulsation pour laquelle le gain a diminué de 3dB par rapport à sa valeur maximum ou par rapport au gain statique suivant la nature du système (passe bas, passe haut, passe bande). De la même façon on peut définir la pulsation de coupure à 6dB.

Une diminution de 3dB se traduit par une diminution dans un rapport de : ;

une diminution de 6dB se traduit par une diminution dans un rapport de 1/2 :

Bande passante:

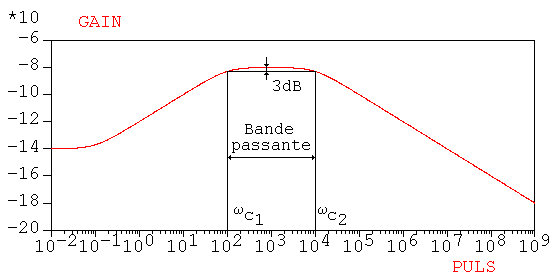

Un système en général transmet inégalement les diverses fréquences. On peut alors définir la bande passante comme étant l'intervalle de fréquences pour lequel le gain ne diminue pas de plus de 3dB (par exemple) par rapport à sa valeur maximale. Les fréquences extrêmes constituent des fréquences de coupure (basse wc1, et haute wc2)
