Détermination du gain statique sur le diagramme de Bode

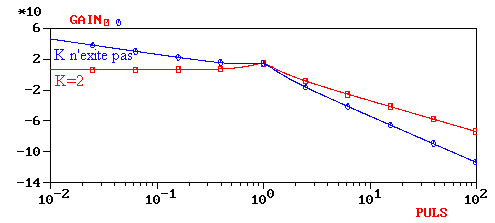

Lorsque le gain statique peut être défini, il est égal à la valeur du module de la réponse fréquentielle pour la pulsation nulle (courbe rouge sur la figure).

Attention !

Lorsque le système possède des intégrateurs, la pente du diagramme de Bode-Gain, pour des pulsations faibles, n'est pas nulle - courbe bleu sur la figure-, le gain statique n'est pas défini : le module de la réponse fréquentielle tend vers l'infini.
