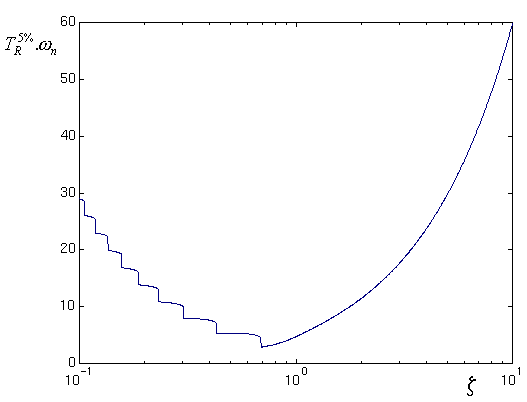

Abaque du temps de réponse à 5% en fonction du coefficient d'amortissement et de la pulsation naturelle wn d'un système du deuxième ordre

Pour une pulsation naturelle wn fixée, le temps de réponse est fonction du degré d'amortissement du système. En effet, pour un système très peu amorti, le régime transitoire dure longtemps à cause de la lente décroissance de l'amplitude des oscillations; et pour un système très amorti, il dure longtemps, à cause cette fois de la lenteur de son départ. Sur la figure précédente, on voit que le temps de réponse à 5% est minimal pour un coefficient d'amortissement de 0.7 environ. Attention pour le temps de réponse à 2% cet abaque est modifié avec un minimum en z = 0.78.
