Constante de temps équivalente pour un système du deuxième ordre oscillant (
z
< 1 )
Définition

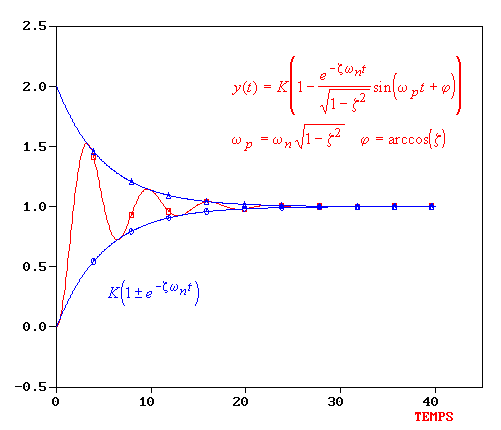

La réponse indicielle oscillante d'un système du deuxième ordre, dont le coefficient d'amortissement
z
est inférieur à 1
est bornée par son enveloppe exponentielle, dont l'expression est
Dans ce cas, on peut définir une constante de temps équivalente (par analogie avec un système du premier ordre):
Le temps de réponse à 5% (2%) du système est inférieur à
3T
equ
(4T
equ
)
.
