WinOscillo est destiné aux personnes qui veulent voir le signal ou le spectre d'un son, mesurer sa fréquence et même tester un appareil audio sans investir dans du matériel coûteux.

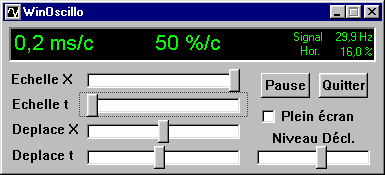

Figure 1 Panneau de contrôle de l'oscilloscope

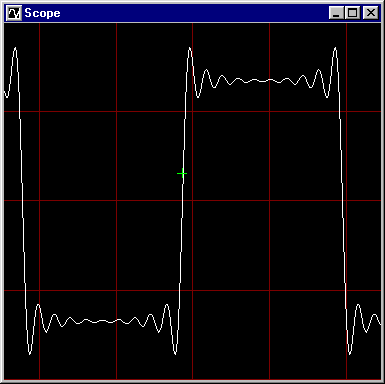

Figure 2 Fenêtre de visualisation du signal

Statut du logiciel :
L'utilisation de WinOscillo est libre dans un cadre strictement privé.

Configuration requise :
Pour faire fonctionner WinOscillo il faut avoir un PC fonctionnant sous Windows 95/98/Me ou Windows NT/2000, équipé d'un processeur pentium ou supérieur, d'une carte son 16 bits avec une fréquence d'échantillonnage de 44100 Hz ou supérieur.

Caractéristiques de l'oscilloscope :
Visualisation en temps réel des signaux audio de la carte son ou de leur spectre.
Synchronisation par déclenchement avec niveau réglable ou synchronisation universelle (se synchronise même avec les signaux complexes)
Gamme d'utilisation : fréquences audio 20 Hz à 20 kHz.
Curseurs pour faire des mesures de temps, de fréquence et d'amplitude.
Sorties graphiques : soit directement sur l'imprimante, soit par l'intermédiaire du presse-papiers ou par l'enregistrement dans un métafichier (WMF ou EMF) dans le but d'être inséré par la suite dans un traitement de texte.

Module annexe : le générateur de signaux. Cliquez ici pour accéder à ses caractéristiques.
Les signaux produit sont disponibles sur la sortie LINE OUT et peuvent être réinjecté par l'entrée LINE IN après passage dans un appareil quelconque à tester. Ce module ne fonctionne qu'avec une carte son bidirectionnelle (full duplex).

Mise en service ?
Il faut d'abord choisir la source d'enregistrement avec la table de mixage Windows (Cf. Figure 3 ci-dessous).
Vous avez le choix entre le micro, le synthétiseur de la carte (MIDI), le lecteur de CDROM interne qui peut lire des CD audio et l'entrée ligne (LINE IN) si elle est branchée sur une sortie ligne (LINE OUT) d'un autre appareil audio (ex. chaîne HiFi, Magnétoscope, caméscope etc.)
Une fois la source sélectionnée, il suffit de démarrer WinOscillo et le signal sonore va s'afficher en temps réel sur la fenêtre d'affichage (Cf. Figure 2 ci-dessus). Il faudra peut-être paramétrer les échelles selon l'amplitude du signal grâce au panneau de contrôle (Cf. Figure 1 ci-dessus).
Le panneau de contrôle permet grâce au menu surgissant, aux différents curseurs et boutons et aux afficheurs de contrôler tous les paramètres d'affichage, d'impression et de mesure du signal.

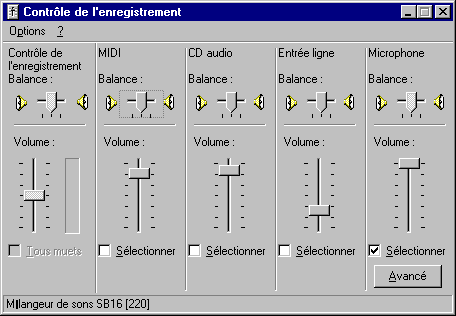

Figure 3 Table de mixage Windows
